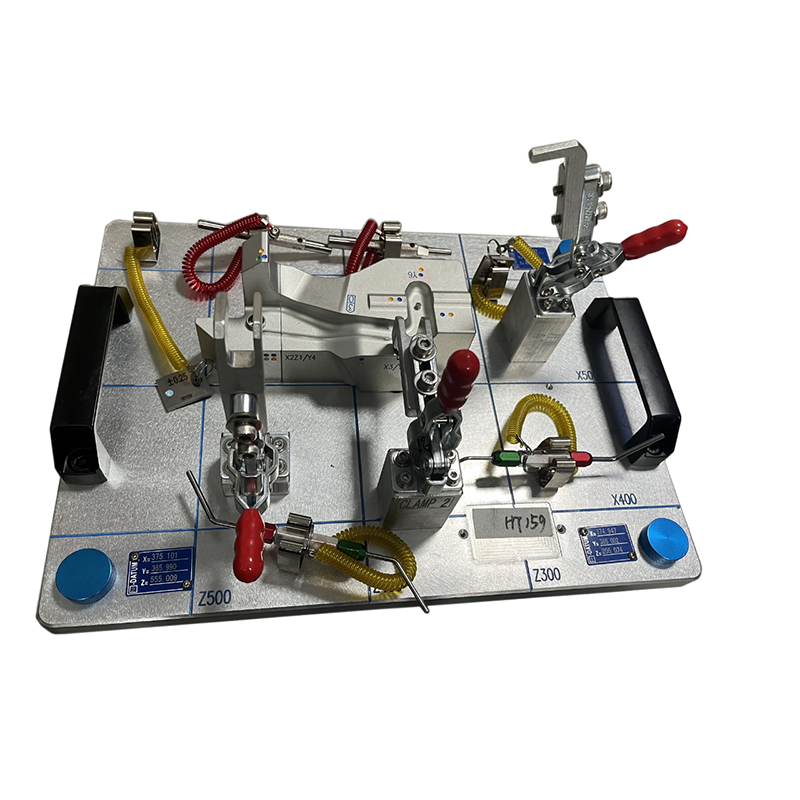

Dispositiu de comprovació automàtica
Mida del producte: 101 * 46 * 40 mm
Material: alumini, llautó, bronze, coure, metalls endurits, acer inoxidable, aliatges d'acer
Especificació del producte
|
nom del producte |
Dispositiu de comprovació automàtica |
|
Article No. |
HTCK-003 |
|
Mida del producte |
101 * 46 * 40 mm |
|
Material |
Alumini, llautó, bronze, coure, metalls endurits, acer inoxidable, aliatges d'acer |
|
Precisió |
0.005-0.1 mm o a petició vostra |
|
Color |
Colors anoditzats, alumini, negre o peces individuals es poden personalitzar a petició del client |
|
Tractament de superfícies |
Sorra, tractament tèrmic, sorra, tractament tèrmic, etc |
|
Equips de mecanitzat |
CNC, rectificat, electroerosió, fresadora, 3DCMM, |
|
Mètode del logotip |
Gravat làser, gravat CNC |
|
Ús |
Accessoris de comprovació de peces d'automòbil, accessoris de comprovació de peces aeroespacials, accessoris de comprovació de peces de la indústria |
|
Embalatge |
Caixa de fusta o a petició vostra |
|
Instal·lació de proves |
Màquina de mesura de tres coordenades, micròmetre, pinces |
|
Temps d'execució |
15-20dies després de l'aprovació de l'estructura |
|
Estàndard |
ISO9001, estàndard d'exportació |
La definició de l'aparell de comprovació
Un dispositiu de comprovació automàtica és una eina senzilla utilitzada per les empreses de producció industrial per controlar diverses dimensions dels productes (per exemple, obertura, dimensions espacials, etc.), per millorar l'eficiència de la producció i controlar la qualitat, i és adequada per a productes produïts en massa, com ara l'automoció. peces, per substituir eines de mesura professionals, com ara calibres de taps llisos, calibres de taps de rosca i calibres OD.
El subministrament d'accessoris de comprovació d'automòbils com a servei de valor afegit pot ser molt beneficiós, especialment en indústries on la precisió i el control de qualitat són crucials, com ara la fabricació i els sectors de l'automoció. HT Tool&Die no només pot proporcionar matrius d'estampació, sinó que també pot proporcionar accessoris de comprovació; Aquests són alguns punts que el subministrament d'accessoris de comprovació pot afegir valor als nostres clients:
Garantia de qualitat: Els accessoris de comprovació automàtica HT tenen estrictes estàndards de control de qualitat a seguir en cada processament de producció, tenim un sistema ISO9001 que pot garantir que el nostre dispositiu de comprovació compleixi els requisits del client.
Estalvi de temps:Tenim una gestió de projectes i una gestió de producció qualificades, de manera que cadascun dels nostres procediments de producció s'ha supervisat i acabat a temps. Això pot augmentar l'eficiència del temps de lliurament en gran mesura.
Eficàcia de costos: En minimitzar la necessitat d'inspecció i reelaboració manuals, els accessoris de comprovació HT poden ajudar a reduir els costos de producció globals per als nostres clients. La nostra alta direcció també va supervisar els procediments de compra i producció de material per controlar el cost, això millorarà la nostra competitivitat de costos.
El material base del dispositiu de comprovació automàtica
Els accessoris de comprovació HT utilitzen material base estàndard i d'alta qualitat per a cadascun dels nostres accessoris de comprovació, de manera que mantindran la vida útil dels accessoris de comprovació.
Les bases d'alumini de més de 18 "x 18" requereixen una base d'alumini soldada, amb 4 coixinets de cantonada
Mínim, per estabilitat. L'alçada de la base no ha de ser superior a 6 polzades ni inferior a 4 polzades d'alçada,
i s'ha de normalitzar abans del seu ús. És possible que es necessitin coixinets de suport addicionals per a bases més llargues.
Elements de fixació: s'utilitzarà tub d'acer estructural (soldat i alleujat) per construir el
Estructura de suport de fixació. S'han d'incorporar esculls o tubs creuats per reforçar l'estructura principal
Seqüència d'operacions de comprovació d'accessoris i indicadors
Aquests són els procediments de comprovació automàtica dels accessoris:
- Inspecció visual per comprovar les vores afilades de les peces, esquerdes i rebaves.
- Utilitzant pins GO i NOGO per comprovar la mida dels forats.
- Feu que les peces siguin bones per tocar amb la xarxa de dades i l'imant
- Ajustant la peça mantingueu-la ben en contacte amb les xarxes i lacateu-la amb X/Y1/Z1 i Y2/Z2.
- Tanqueu la pinça Z1,Z2,Z3.
- Utilitzeu les agulles P1 per comprovar la posició del forat.
- Utilitzeu el palpador i el calibre de retall per comprovar el retall i la superfície com a punts de color.
- Detecteu visualment la vora del material, es qualifica dins de +/-1,5 línies, i viceversa.
- Registre dels resultats al full d'inspecció.
- Desenganxament i retirada de la peça.
Observació: el dispositiu/indicadors de comprovació han d'estar en un ambient sense pols amb temperatura i humitat estables quan s'utilitzen per examinar el producte.
El nostre equip de taller
Tenim un processament de producció intern, això és fàcil de controlar la qualitat i estalviarem costos.
Certificació
